LATeX & les illustrations

ou comment insérer des petits mickeys gnus dans ton texte, on verra aussi comment triturer du texte

Fleuron

Cette fiche ne parle pas des flottants mais de \includegraphics du packages graphicx. Donc c'est juste une fiche qui te montre comment mettre des petits dessins leur faire subir des rotations, des agrandissements ou les rétrécir, mais pas de leur attribuer une légende, ni faire une table des illustrations. Ce sera pour une autre fiche. Comme on parle du package graphicx j'en profite pour évoquer les commandes \reflectbox, \scalebox, \resizebox et \rotatebox, qui permettent de triturer du texte.

Insérer des figures est très simple. Pour cela il faut charger le package graphicx, par la commande :

\usepackage{graphicx}

que tu places dans l’entête de ton fichier source.

Comme notre but étant de fabriquer des fichiers pdf, nous utiliserons uniquement les formats d’images suivants : .png, .jpg et .pdf.

La commande pour placer une image gnu.png est donc :

\includegraphics{gnu.png}

comme aucun répertoire n’est indiqué LATeX va chercher l’image uniquement dans le répertoire courant, c’est à dire celui qui contient le fichier .tex

Déclarer le chemin du répertoires des images

Pour faciliter la gestion de mes documents je place mes images dans un répertoire images dans le répertoire où se trouve mes fichiers LATeX. La commande pour placer une image gnu.png est donc :

\includegraphics{./images/gnu}

Tu peux définir le chemin du répertoire ou LATeX doit aller chercher les images par :

\graphicspath{{./images/}}

L’expression ./images/, signifie dans le répertoire images du répertoire courant. Tu places cette commande dans le préambule de ton source (avant \begin{document}).

Si tu as trié tes illustrations dans différents répertoires en fonction de leur nature (schémas, photos, courbes), il te faudra utiliser la commande :

\graphicspath{{./dossier1/}{./dossier2/}...{./dossierN/}}

Même si tu ne déclares qu’un seul répertoire il doit être entouré de {}, et n’oublie pas la barre de fraction (/) finale.

Déclarer les extensions des images

Tu peux t’abstenir de préciser l’extension si tu as mis dans le préambule de ton document la commande :

\DeclareGraphicsExtensions{.png,.jpg,.pdf}

Attention au majuscules dans DeclareGraphicsExtensions.

Dans l’exemple ci-dessus, LATeX va d’abord chercher l’existence d’un fichier en .png, s’il ne trouve pas, un fichier en .jpg et enfin en .pdf. Tu peux bien évidemment changer l’ordre.

Dans tous les exemples suivant de cette fiche on va considérer que j’ai déclaré le chemin et les extensions.

Notre première image

On va placer notre première image dans un document LATeX. Voici le code :

Un logo gnu \includegraphics{gnu} et un logo debian \includegraphics{debian}.

et voici le résultat :

Nos logos sont un peu grands. Sans précision \includegraphics affiche le dessin dans sa taille réelle soit, par exemple, pour le logo gnu 125x50 pixels.

Pour remédier à celà \includegraphics accepte des options du type option=valeur, séparées par des virgules.

\includegraphics[option1=valeur1,option2=valeur2]{gnu}

Dimensionner les images

Tu peux commencer par modifier l’échelle de ton image par l’option scale. Des valeurs supérieur à 1 augmentent la taille de l’image (scale=2 double la taille), des valeurs comprises entre 0 et 1 diminuent la taille (scale=0.5 divise par 2 les dimensions).

Un logo gnu \includegraphics[scale=0.3]{gnu} et un logo debian \includegraphics[scale=0.5]{debian}.

Tu peux également donner directement les dimensions souhaitées pour l’image. L’option width règle la largeur de l’image et height sa hauteur. Comme le but ici est d’intégrer notre image dans du texte, j’utilise l’em qui équivaut à la taille de la lettre m. Si tu ne donnes qu’une seule dimension les proportions de l’image seront conservées.

Un logo gnu \includegraphics[width=2em]{gnu} et un logo debian \includegraphics[height=2.5em]{debian}.

Tu n’es pas obligé de conserver les proportions :

Un logo gnu \includegraphics[width=6em,height=1em]{gnu} et un logo debian \includegraphics[width=0.5em,height=3em]{debian}.

L’option keepaspectratio, qui est un booléen prenant les valeurs true et false permet de ne pas déformer l’image, et dimensionne l’image de telle sorte que les proportions soit respectées et que ni la largeur ni la hauteur ne dépassent les valeurs données à width et height.

Un logo gnu \includegraphics[width=6em,height=1em,keepaspectratio=true]{gnu} et un logo debian \includegraphics[width=0.5em,height=3em,keepaspectratio=true]{debian}.

Rotation des images

Pour faire tourner l’image on utilise l’option angle=nombreEnDegrés :

Un logo gnu \includegraphics[width=3em,angle=45]{gnu} et un autre logo gnu \includegraphics[width=3em,angle=-45]{gnu}.

Tu peux préciser l’origine de la rotation. Auparavant on va aborder la notion de boite sous LATeX.

LATeX et les boites

Pour LATeX tout est boite. LATeX ne compose pas des mots avec des lettres mais manipule des boites qui contiennent des objets. Un peu comme les ouvriers typographes et leurs caractères en plomb.

On a donc des boites qui contiennent des lettres.

Puis des boites de mots contenant des boites de lettres.

Et enfin des boites de phrases contenant des boites de mots. Le logo gnu est aussi mis en boite.

Chaque boite à une origine.



LATeX place cet origine sur une ligne appelée ligne de base (dessinée en vert). Tu peux remarquer que cette origine n’est pas toujours au coin en bas à gauche (lettres p et g).

Les boites LATeX ont trois dimensions : une largeur, une hauteur et une profondeur qui correspond à ce qui se trouve sous la ligne de base. Dans notre exemple, toutes les boites lettres ont une profondeur nulle à l’exception du p et du g.

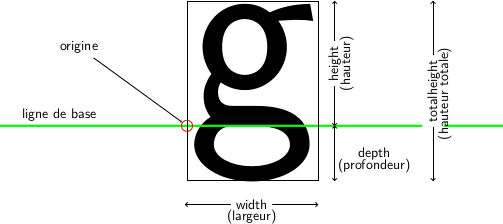

En reprenant notre lettre g, voici les différentes longueurs associées à une boite :

En plus des options width et heigth que l’on a vu précédement, \includegraphics reconnait également totalheigth et depth.

Rotation des images

Revenons à notre rotation :

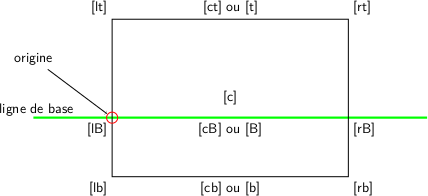

Comme tu peux le constater par défaut la rotation s’effectue par rapport à l’origine de la boite sur la ligne de base. On peut modifier le centre de rotation à l’aide de l’option origin=valeur. Les valeurs possibles pour origin sont :

Les combinaisons de ces valeurs, comme cr ou lt sont possibles.

Voici un exemple avec origin=c pour le premier gnu et origin=rt pour le second.

Un logo gnu \includegraphics[width=3em,angle=45,origin=c]{gnu} et un autre logo gnu \includegraphics[width=3em,angle=-45,origin=rt]{gnu}.

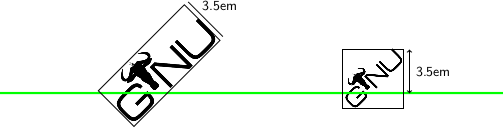

L’ordre des options est important


\includegraphics[height=3.5em,angle=45,origin=c]{gnu} \includegraphics[angle=45,height=3.5em,origin=c]{gnu}

LaTeX exécute les commandes de gauche à droite. Dans le premier cas il va d’abord dimensionner l’image puis effectuer une rotation. Dans le second cas il va effectuer une rotation puis appliquer le dimensionnement sur l’objet tourné. Je te rappelle que height concerne que ce qui est au-dessus de la ligne de base.

Inclure des fichiers pdf

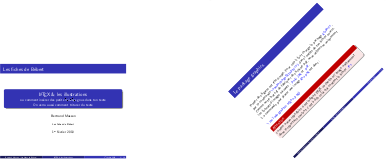

Inclusion de fichier pdf se fait de la même façon que n’importe quelle image. Tu as une option supplémentaire page= qui permet de choisir la page importée (par défaut c’est la première). Voici deux exemples :

\includegraphics[scale=0.25]{fichierpdf} \includegraphics[scale=0.25,page=2,angle=45]{fichierpdf}

Il est possible d’afficher qu’une partie de la page à l’aide des options trim=a b c d et clip. Les quatre valeurs prisent par trim correspondent à la quantité d’espace à rogner à gauche pour a, en bas pour b, à droite pour c et en haut pour d. L’unité utilisée est le « inch », 1in = 72pt. clip découpe l’image aux dimensions définies par trim. Je trouve que cette option n’est pas très facile à utiliser et je l’utilise de manière empirique, car il n’est pas facile de voir à quoi correspond 1in sur une page en pdf. Voici un exemple ou je centre grossièrement l’image sur le logo gnu de la page 5 du pdf de l'ancienne fiche.

\includegraphics[trim = 5mm 10mm 5mm 5mm, clip]{fichierpdf}

Tu peux utiliser cette technique avec n’importe quelle image, mais je trouve plus pratique de préparer convenablement les images avec Gimp.

Manipuler du texte

En plus de la commande \includegraphics le package graphicx possède d’autres commandes qui permettent de manipuler du texte (ou tout autre objet LaTeX). \scalebox et \resizebox qui permettent d’agrandir ou de rétrécir un objet, \reflectbox, crée un miroir de l’objet et \rotatebox qui opère des rotations.

scalebox

\scalebox fonctionne comme l’option \scale de \includegraphics, elle agit sur l’échelle d’un objet :

\scalebox{échelleLargeur}[échelleHauteur]{objetLaTeX}

Par exemple :

Un texte normal, \scalebox{3}{un très grand texte} et \scalebox{0.3}{un tout petit texte.}

[échelleHauteur] est entre [] et est donc optionnelle. Si tu ne la précises pas l’objet sera déformé en conservant ses proportions.

\scalebox{1}[6]{Un texte déformé}

reflectbox

\reflectbox et un raccourci pour \scalebox{-1}[1]{objetLaTeX} qui permet d’écrir en miroir :

Un texte normal, \reflectbox{un texte miroir}

Tu peux t’amuser en variant les facteurs d’échelle :

\scalebox{1}[-2]{Un texte miroir} \reflectbox{un texte miroir}

L’utilisation d’une \makebox de largeur nulle est intéressante.

Le deuxième argument de la \makebox est la lettre L minuscule.


\makebox[0mm][l]{Un texte miroir}\scalebox{1}[-1]{Un texte miroir}

resizebox

Tu peux préciser les dimensions verticales et horizontale avec la commande

\resizebox{dimension horizontale}{dimension verticale}{Le Texte}

Tu peux conserver les proportions en n’indiquant qu’une seule dimension l’autre étant remplacée par un « ! »

\resizebox{!}{1cm}{Un texte} et \resizebox{1cm}{10mm}{un autre texteexte}

Tu peux mettre dans ces boites (\reflectbox,\ scalebox, \ resizebox et \rotatebox) n’importe quel matériel LATeX, comme des listes, d’autres boites, des tableaux. . .

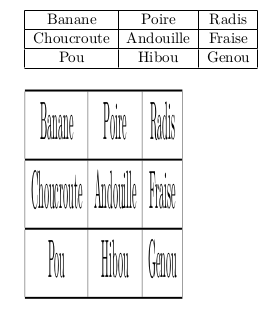

Voici un exemple avec un tableau, le premier tableau est normal, le second est créé par la commande suivante :

\resizebox{4cm}{3cm}{
\begin{tabular}{|c|c|c|}
\hline
Banane&Poire&Radis\\\hline
Choucroute&Andouille&Fraise\\\hline
Pou&Hibou&Genou\\\hline
\end{tabular}}

rotatebox

Tu effectues la rotation de texte avec :

\rotatebox[option=valeur]{angle en degrés}{le texte}

Option peut être origin que l’on a vue précédemment et qui prend les mêmes valeurs et x=dimension et y=dimension qui permettent de donner les coordonnées du point de rotation.

Un \rotatebox{45}{texte} et un autre \rotatebox[origin=c]{45}{le texte} et un troisième \rotatebox{-45}{texte}


Un \rotatebox[x=10mm, y=10mm]{45}{texte} et un autre \rotatebox[x=1mm, y=15mm]{45}{texte}

Conclusion

On vient de voir les commandes de bases pour placer des images et manipuler des objets. Une autre fiche montrera comment placer harmonieusement tes figures dans ton texte (la notion de flottants), ajouter des légendes, une table des figures. . .
